ネオン管フットライトの取り付け

2010/02/25

　私は暗い時間帯に運転することが多いので、室内の暗さが気になっていました。ドレスアップ目的というよりは、実用性を考えてのフットライトです。足元からブルーの光で車内全体がうっすらと明るくなり、暗闇でコンソール周りの小物やスイッチ類を手探りで探す、という煩わしさが無くなりました。純正フットライトがラインアップされているので配線も簡単です。

今回は汎用ネオン管キットを使用しました。アクセサリーソケットから電源を得るタイプですが、内部配線仕様に変更します。
⇒ 楽天ショップで購入しました。

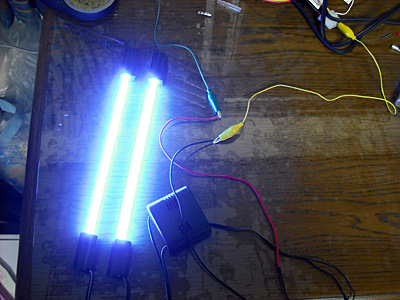

アクセサリーソケットアダプタをカットして、汎用のヒューズケースを挟んでギボシ端子を取り付けます。写真は机上で点灯テストをしているところです。

※2012/05/19 追記（写真及び解説）

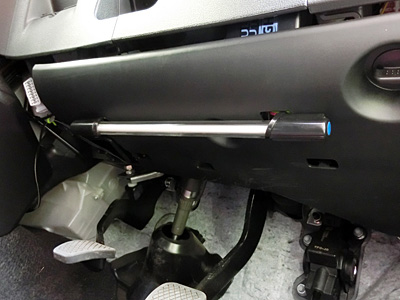

運転席側の取り付け部分です。黒の結束バンドを使用して、純正パーツ用のホールに取り付けています。

インバーターや配線は、サービスカバーの上に固定しています。写真右上に半分写っているツマミを90度回転させるとストッパーが外れるので、面と平行な方向に力をかけて引き抜きます。左側は内側で軽くクリップ固定されています。

※2012/05/19 追記（写真及び解説）

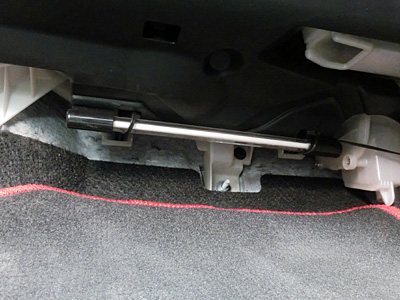

助手席側の取り付け部分です。運転席側と同じように取り付けています。運転席側への配線は、コンソールの裏側に十分なスペースがありますので簡単です。

※2012/05/19 追記（写真及び解説）

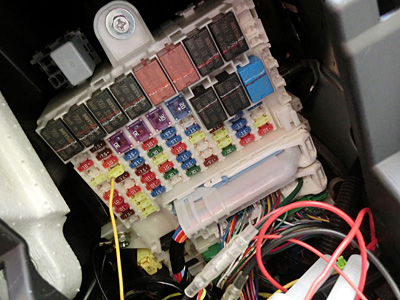

電源はアクセサリーソケット用のヒューズから分岐させました。平型ヒューズから黄色い線が出ている箇所です。

※2012/05/19 追記（写真及び解説）

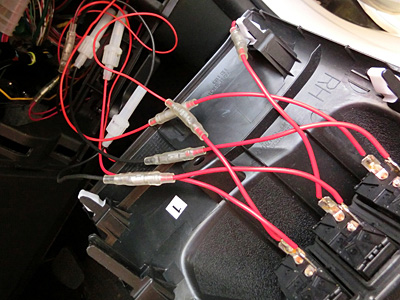

スイッチパネル裏側の写真です。現在は３箇所とも使用していますが、取り付け当時は１箇所でした。後ろ側にそれぞれのヒューズケースが付いています。

※2012/05/19 追記（写真及び解説）

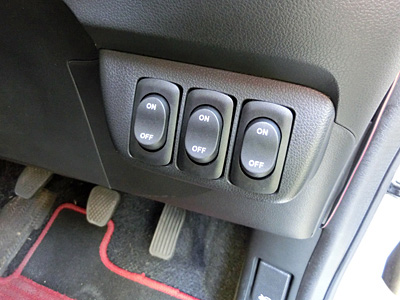

LED表示機能の無い、安価でシンプルなロッカスイッチです。

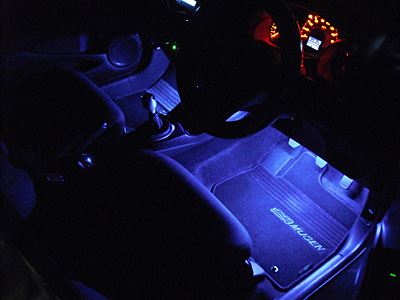

夜を待って撮影した点灯写真です。ちょうど良い明るさと見栄えになりました。
